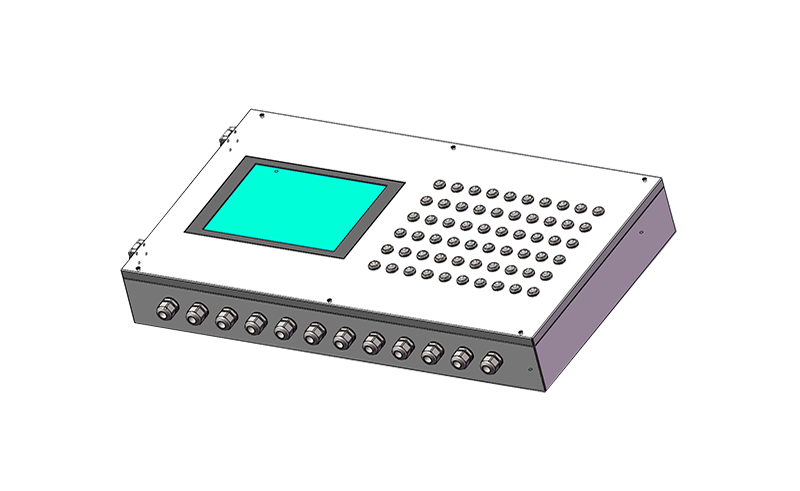

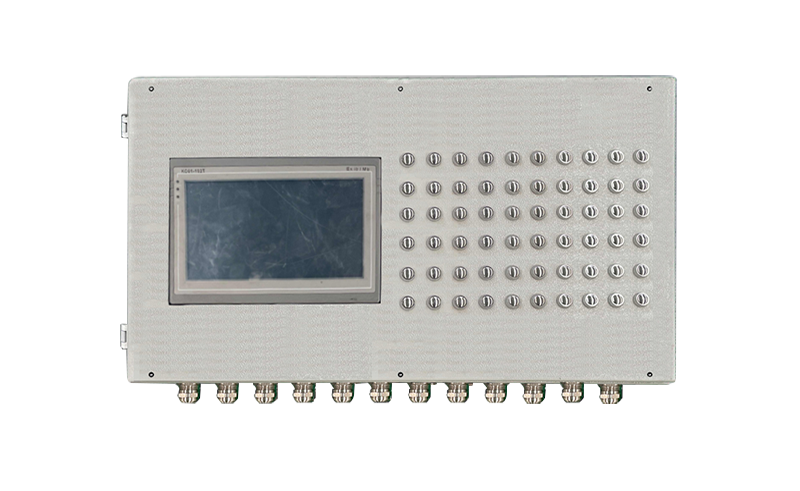

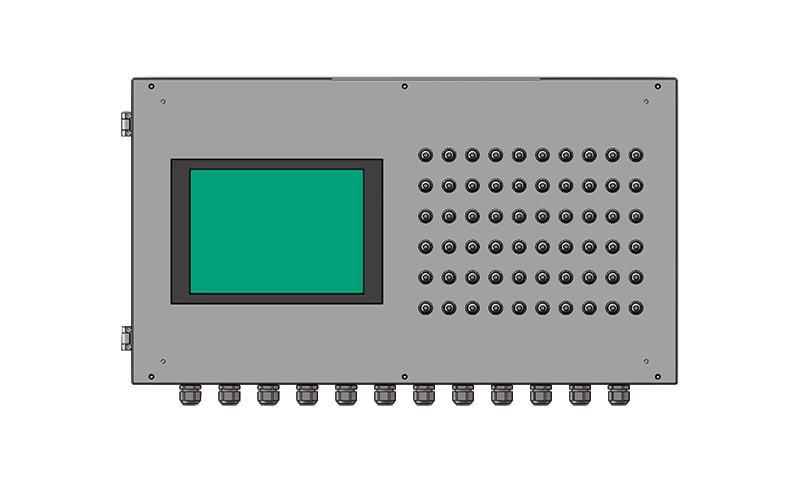

CXH-18(A)矿用本安型操作箱

CXH-18(A)矿用本安型操作箱(以下简称操作箱)是采用本质安全设计,适用于有瓦斯、煤尘爆炸煤矿井下环境的自动化控制设备。操作箱与矿用隔爆兼本安型可编程控制器组成分站,作为自动化控制系统的现场终端,实现设备的就地控制、数据采集、数据传输和报警功能。

【60路按钮信号】【10.2寸彩色液晶显示触摸屏】

更稳定 更高效 更耐用

性能特点

PERFORMANCE CHARACTERISTICS

安全可靠

矿用本质安全型,适用于易燃易爆的恶劣煤矿井下环境;每个操作箱独立电源,保证检修时的安全性。

显示清晰

操作箱配有10.2寸彩色本安触摸屏,清晰显示现场实时数据;主画面显示泵的运行实况,下方可设置参数。

功能强大

操作箱具有60路按钮信号,实现控制操作;具备以太网数据接口,实现与其他分站的数据实时传输。

检修方便

本质安全型设计,体积大大减小,自重更轻,结构简单,实用性强,易于安装,操作安装更加方便简单。

四大结构组成

FOUR STRUCTURAL COMPONENTS

箱体

本质安全型设计;

体积小,自重轻;

外型尺寸:700×400×102(mm);

质量:约20kg。

液晶屏显示装置

10.2寸彩色液晶显示屏,可触摸操作;

触摸屏为本安型设计,防爆安全。

控制按钮

60路按钮信号,完成启停现场设备等操作;

按钮耐磨耐用,操作灵活不卡顿。

数据接口模块

1路以太网电信号,1路RS485信号;

传输效率高,传输稳定。

工作原理

WORKING PRINCIPLE

CXH-18(A)矿用本安型操作箱控制的按钮输出信号接到矿用隔爆兼本安型控制箱内的光耦隔离板,隔离后到PLC,从而实现按钮控制,显示屏对现场数据实时显示功能。

产品参数

PRODUCT PARAMETERS

尺寸、重量外型尺寸:700mm×400mm×102mm
质量:约20kg
供电电源额定工作电压:DC18V按钮供电
DC12V屏幕供电
以太网电信号传输口数量:1路
传输方式:TCP/IP
传输类型:RJ45
传输速率:10/100 Mbps(自适应)
最大传输距离:100m
RS485信号传输口路数:1路
传输速率:9600bps
传输距离:100m
基本功能控制功能:具有60路按钮信号
传输功能:具有以太网信号、RS485信号传输的功能
显示功能:10.2寸液晶显示屏,显示各输入输出信号的状态

产品对比

PRODUCT ADVANTAGE

对比项目国诺矿用可编程控制箱市场上部分同类产品
企业资质9001质量管理体系认证、软件著作证书、环境管理体系认证、健康安全管理体系认证。无相关资质,或者资质不全,企业实力不够。
产品资质装箱清单、防爆合格证、矿用产品安全标志、产品出厂检验合格证、使用说明书。产品"贴牌"生产,资质不全,特别是相关专业认证。
安全性能国家权威认证资质齐全,Q235壳体,本安型电路,全方位防爆,适合含有瓦斯、粉尘等易爆环境。资质不全,或无相关资质;防爆技术不够成熟,受使用环境影响大。
制造工艺精选优质材质,采用精益生产工艺,更好的工业品质,耐高温、防腐防爆防尘防水。普通材质,普通工艺生产,易被腐蚀,易进入灰尘、飞溅的水。
功能作用操作箱具有60路按钮信号,实现控制操作;具备以太网数据接口,实现与其他分站的数据实时传输。操作箱按钮数量不够多,控制操作功能简单,数据传输接口较少。
售后服务提供7*24小时客户服务热线400-180-1266,可电话、远程、上门解决问题。无客服热线,售后不及时、不完善,售后无保证。

产品优势

PRODUCT ADVANTAGE

售前在线

7*24小时客服在线,10S了解需求60S专业商务沟通对接,保障效率,解决找不到对接人,反馈慢。

资质齐全

取得计量许可证,矿用安全产品认证,防爆合格证,计算机软件著作权认证,实用新型专利认证.....我们资质齐全!

技术优势

基于防爆标准研发,高于普通皮带秤标准要求,15年技术创新研发,满足市场需求。

售后在线

一个电话,48小时到达现场,多对一服务,技术支持,现场培训,且项目终身服务。

工程实例

ENGINEERING EXAMPLE
