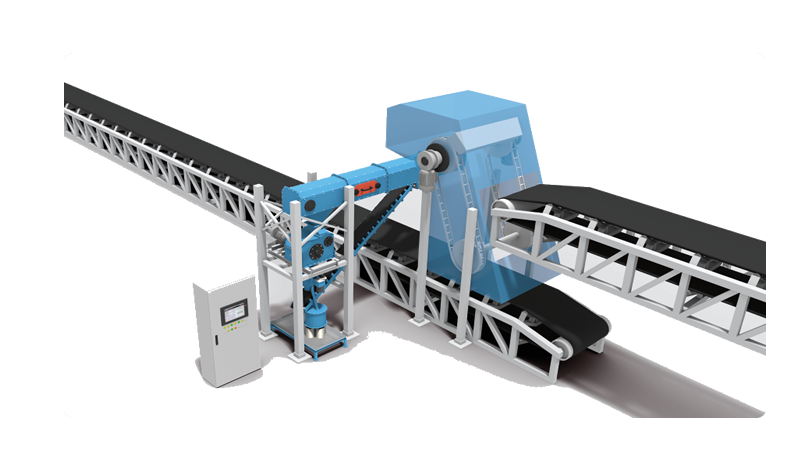

皮带头部采样机

    <>

    皮带头部采样机安装于皮带输送机头,皮带输送的物料按料流轨线下落时,采样机机穿越和采样卸料模断面,得到样品。采集到的物料送到一级给料机,一级给料机均匀的把物料送入一级破碎机,通过缩分送到二级破碎机,最终送到样品收集器,余煤通过返回设备进入系统。

    适用范围:皮带头部自动采制样设备是皮带入厂煤、入炉煤、矿产品等散装物料机械自动化采制样的专用设备,广泛用于电力、钢铁、焦化、煤炭、冶金、化工等行业,主要用于皮带机上运输物料采集等。


    采样装置按设定的时间从皮带上做全断面刮扫,回转运动式的皮带头旋转运动由PLC控制的减速机构完成。旋转式采样斗由减速齿轮传动,皮带机机头部滚筒下料的以一定的转速切割料流,物料流在物料流中流过全宽,全厚完整的子样。采样的字样通过溜槽进入初级送料皮带机,同时把样品均匀送入破碎机破碎到一定的粒度,再通过次级皮带及缩分器分成留样和弃料,留样被自动收集在储料罐中,弃料被斗式提升机返回到皮带。当采样机器旋转到一定角度时,由转鼓组、料斗、溜槽收集的原始样品自动进入样品收集器或下一级设备。采样头旋转角度在一个行程结束点,采样周期结束;同时继电器启动时间,直到下一个采样周期,再次启动电机,实时采样,从而实现对每批物料的采样数量控制和采样的次数。采样周期和采样机的间隔由PLC系统控制并调整采样间隔。

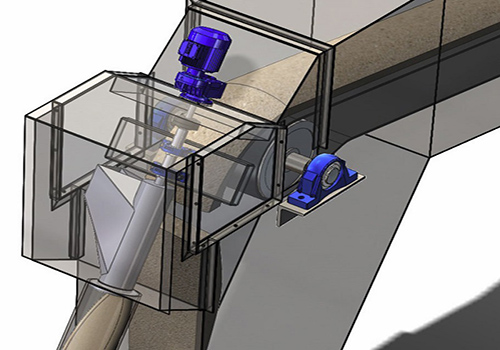

    头部采样机:

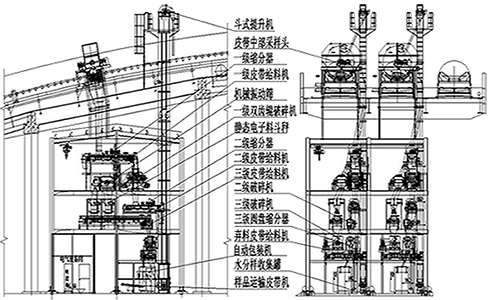

    二级采样:

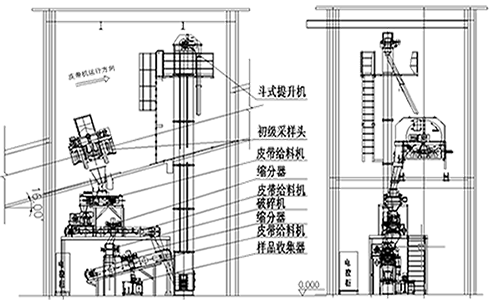

    三级采样:



    1、运行平稳可靠

    采样斗位于皮带滚筒下部,与皮带不接触,既保证采到完整的断面物样又不会损伤皮带,运行平稳、安全可靠。

    2、取样代表性强

    头部采样机不论在何种工况条件下均为全断面截取物料流,采样机能够全断面截取均匀采样,不受料流量大小影响,采样代表性强,可靠性高。

    3、采样现场无人值守

    从皮带头部采样机启动开始采样,整套系统工作过程由上位机+PLC自动控制,能够实现各项参数设定、设备运转实况显示、数据自动采集,程序自动化运行,采样现场无人值守。

    4、控制方式灵活多样

    头部采样机控制方式可分为自动、手动、上位机、远程控制状态,可以根据现场需求灵活选择,以满足不同情况需求。

    5、无堵料、粘料问题,运行顺畅

    特有湿煤破碎技术,出料粒度控制在3~12mm,配置自动清扫功能防止粘料,取样不受物料水分、黏性限制,取样过程中无堵料、粘料、撒料等问题,取样更顺畅、均匀可靠。

    6、安装操作简单

    采样机结构简单,占用空间小,安装操作简单,使用可靠性强,方便检修、调试。

    7、取样无积料

    自动控制余料返排系统,斗式提升机可将余料返排至入厂煤、入炉煤输送皮带,从采样机开始工作到余料返排系统,整个系统全封闭、无粉尘、无积料。
