ICS-14皮带秤和矩阵式皮带秤都是全悬浮结构,有何异同?

电子皮带秤作为安装在皮带输送机上的动态计量衡器,为适应不同的工况环境、不同的输送机条件、不同精准度要求,发展衍生出了各种不同的结构型式,以满足多样化的应用需求。其中,就包括比较新型的全悬浮式皮带秤结构,它是属于比较新型、高精度的结构型式,目前来说,比较高端、高精度系列的皮带秤多采用此种型式。



全悬浮式皮带秤的秤架是选题悬浮、直接称重式结构,与机械杠杆传递形式完全不同,它借助的是高精度传感器的特殊连接方式,巧妙地把称重框架悬浮在皮带机空间,无耳轴支点部件,这样就消除了杠杆式传力结构所引起的中间力传递环节对计量的影响,计量精准度自然得到提高,并且增强了皮带秤的环境适应能力,皮带秤的稳定性也得到了保障。



经过用户对于精准度、稳定性、可操作性等,以及工况环境需求变化,全悬浮式皮带秤的结构也有不同分类,主要包括ICS-14皮带秤和矩阵式皮带秤,两者秤架虽然都是直接承重式的全悬浮结构,但是仍有很多不同之处。

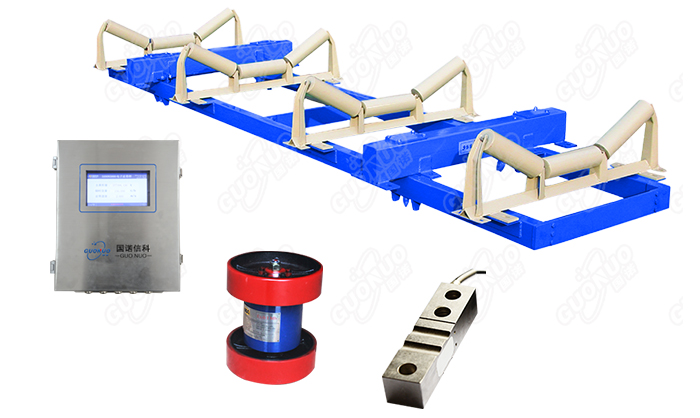

ICS-14皮带秤是更早的全悬浮式皮带秤,它是一种固定的结构类型,分为ICS-14A和ICS-14B。ICS-14A采用四组托辊,ICS-14B采用三组托辊,它们的托辊数是固定不变的,但是它们都采用4只高精度称重传感器,能够适应的皮带输送机倾斜角都为≤6°,理想情况下,所能够达到的检定精度和动态精度是一致的。但是,在实际应用过程中,由于ICS-14B皮带秤比ICS-14A皮带秤少了一组托辊,有效称重区域减少,但是结构更简单,ICS-14B皮带秤更适应输送机较短的情况。实际应用过程中,由于受到输送机等不定因素较大,ICS-14A皮带秤在精准度和稳定性方面可能表现更为优异。



皮带秤 组合 jpeg-800.jpg

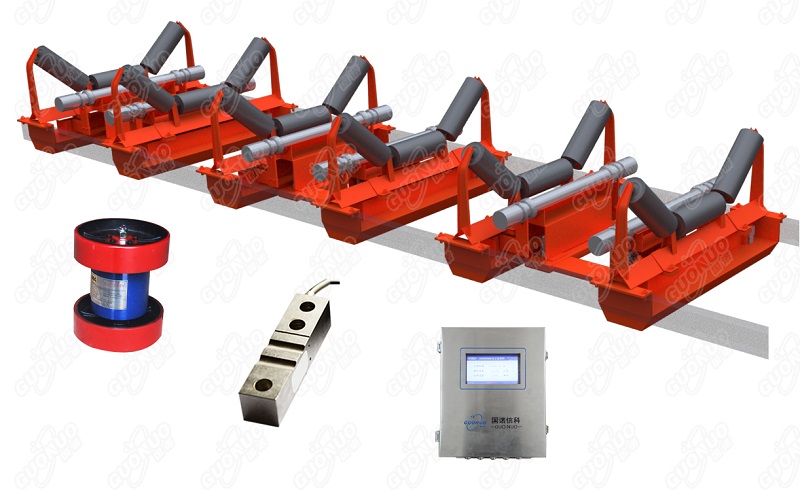

矩阵式皮带秤可以说是现阶段非常先进的高精度皮带秤,虽然它同样采用全悬浮式结构,但它改变了原来的设计理念,采用的是一种单组托辊、多只高精度传感器、无横梁结构,单组托辊就是一个称重单元,称重单元可以进行自由组合,形成多托辊的矩阵式计量平台。矩阵式皮带秤灵活性和稳定性更高,它的称重单元之间是相互独立的,可以根据实际情况灵活添加,一组称重单元异常时不会影响其他称重单元工作,稳定性更高。



矩阵式皮带秤结构就更为简单,自重更轻,称重时受到自身机械部械的影响也更小,并且也方便了运输、安装和维护,无论是对各种恶劣的工况环境还是对各种皮带输送机条件都有很好的适应能力。如,输送机较短时,可采用较少组甚至单组称重单元。矩阵式皮带秤可以适应的皮带输送机倾斜角更大。可以说,在要求高精度,而应用环境又较为恶劣,ICS-14无法满足的场合,矩阵式皮带秤完全可以应用。



概括来说,ICS-14皮带秤和矩阵式皮带秤都属于全悬浮秤架结构,都能够达到较高计量精准度,但是,ICS-14的结构是固定的,而且对于安装应用环境要求较高,而矩阵式皮带秤采用称重单元组合式,其环境适应能力更强、计量精准度和稳定性更高。
